tvornica dijelova alata za brizganje tvornički

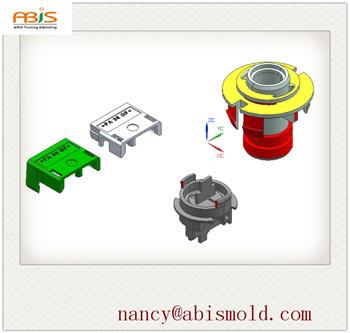

Naziv dijela: | Tijelo / glava, tijelo tijelo lijevo Tijelo glave desno |
materijal: | PC |
Šupljine kalupa: | 1 + 1 + 1 + 1 |
Vrsta kalupa: | 3 pločica kalup |
Vrsta vrata: | točka vrata |
Završna obrada: | SPI-B2 |
Šupljina i jezgra čelika: | H13 |
Veličina dijela: | 1: 31,80X31,57X30,75 2: 19,50X22,00X25,35 3: 16.00X20.90X11.91 4: 16.00X19.80X6.00 |

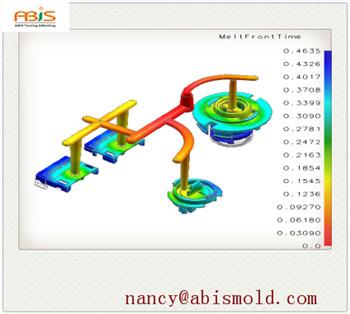

Budući da su ti dijelovi mali i mnogo podrezan, bolja je upotreba kalupa s 3 ploče i vrata s točkama. pomoću različitih veličina trkača uravnotežite materijal koji se kreće. možete vidjeti pravu sliku
što pokazuje da je protok plijesni dobar.
kut provlačenja proizvoda također je vrlo važan, nominalno 1 kut je u redu za opću površinu. ispod
Slika lijeve slike pokazuje da je zelena površina nulta ugla, pa je trebate promijeniti u 1 kut da biste izbjegli

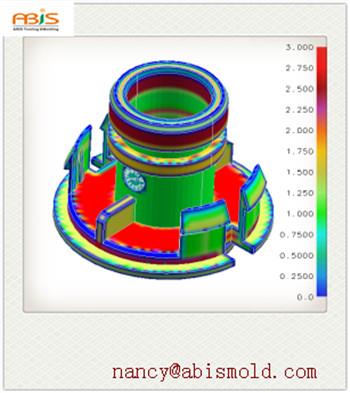

oštećenja povlačenja. i desna slika pokazuju crveno mjesto koje debljina stijenke može biti debela
izazvati tragove sudopera.
ti dijelovi trebaju napraviti 6 dizala i 3 klizača. klizači koji koriste silu kutne osovine na a
određeni kut. Tada bi se klizački blok izvadio. kut pomicanja podizača je 8, i

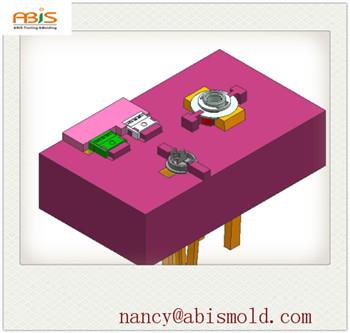

ubrizgavajuća peć je podcjenjiva, dodajte 1,5 mm. ispod slike odnosno prikazuju
šupljina i jezgra.

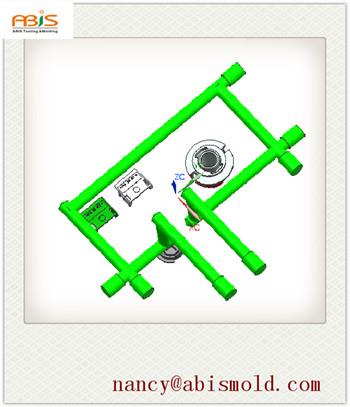

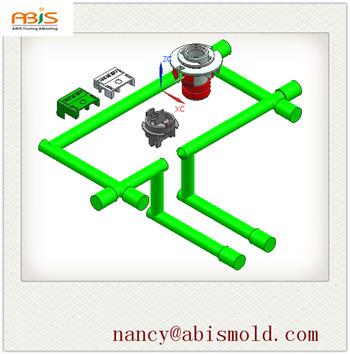

ispod je sustav hlađenja. njegova jednostavna i opća vodna linija. Svi su klizači napravili sustav hlađenja.
gore je prikazano jednostavno DFM izvješće i neki detalji uvijek u dizajnu kalupa 3D. i poslije
Probno ispitivanje kalupa T1, možemo provjeriti dimenzije i izgled kalupa zadovoljavaju li
zahtjev kupca.
