Postovi vezani za građevinarstvo i dio-bagianya klizač je moj post, o hlađenju na klizaču , osnovnoj konstrukciji klizača , klizaču i glavnom paru , molimo pogledajte prethodni post kako biste saznali osnovnu konstrukciju i kada bismo trebali koristiti Klizač, Ovaj post će raspravljati o tome kada trebamo koristiti klizač koji koriste kutni klin ili samo klizač cam, koje prednosti i nedostatke obje vrste izgradnje takav klizač.
ANGULAR PIN

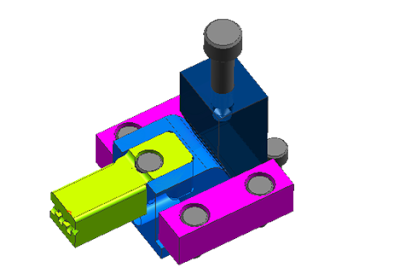

U osnovi, vrsta konstrukcije klizača temelji se na tome kako izvaditi jezgreni klizač je podijeljena u tri tipa, najprije koristiti kutni klin, koristeći snagu kutne klin u određenom kutu , klizač blok bi se izvaditi, Drugi je klizač za klizanje, samo koristite potisak opruge i čep na klizaču, a izračunavanje hoda, klizač klizača omogućuje vam jednostavno povlačenje klizača jezgre, treći je korištenje hidrauličnog ili pneumatskog sustava za povlačenje klizača Jezgra, posebno za treći put je potrebno, tako da pokreti pojedinih kontrola u skladu kada klizač otvoriti plijesni i plijesni zatvoriti.Picture u nastavku pokazuje klizač s kutnim pin sustava.

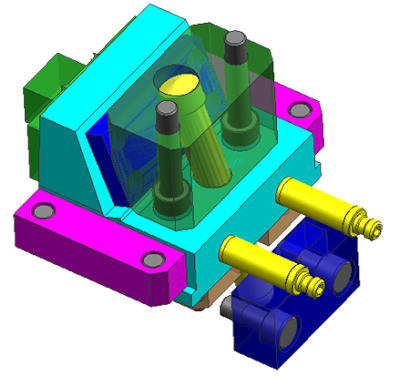

Slika iznad prikazana standardna kompletna konstrukcija za klizač, to uključuje rashladni utikač, čep (plava boja), ploča za podešavanje između blokade za blokiranje i jezgre klizača (plava), vodič rel (ružičasta) itd. Sustav kutnih igala vrlo uobičajena upotreba u klizačskom sustavu, Ponekad nemaju okruglu šipku, oblika je također uobičajeno korištena, zapravo koristi isti kut, oba će se upotrebljavati s obzirom na snagu, strukturu, kalup i raspoloživi prostor.
Prednost je upotreba kutnih igala koje se mogu koristiti za dijelove koji su kratkotrajni ili dugi, lako se održavaju kada je kut razmaknut , dovoljno za promjenu kutne igle. Jeftin u proizvodnji, a može se koristiti za dugotrajni klizač na srednji, kutna duljina klinova nije dotakla dno ploče.

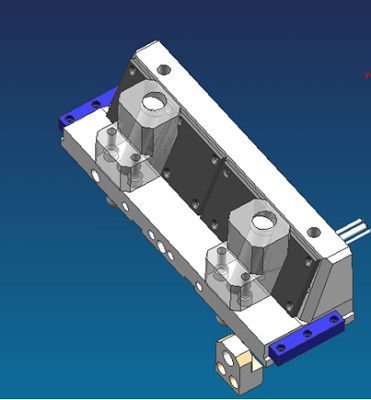

Na primjer, pogledajte gore navedenu sliku ako je široka za većinu dijelova, koristite klizač dva igla s dovoljno promjera, tada ćete dobiti jaku konstrukciju klizača i sigurno.
CAM SLIDER
Dok klizač ne zahtijeva kutni nosač bregastog vratila , klizač klizača ima nekoliko vrsta uobičajeno korištene vrste stezaljke , dva tipa kuta, tipa kamere i jednim smjerom bregastog vratila. Jer se u korištenju cam za izračunavanje moždanog udara koristi, zašto? To je da se spriječi klizač jezgra nije odvojena od blokade za blokiranje, i snagu od opruge, tako da pravi klizač jezgre može kretati i udariti čepom. Klizač za klizanje može se koristiti samo za manji udara (0,5 mm-5 mm), mali poderani, a ne preširok oblik.
Pogodnost je klizač klizača koji se može koristiti za vrijeme visokog ciklusa, izgradnju kalupa, uštedu prostora i jednostavnu montažu.
Dok je manje od ograničenog oblika koji se može podcrtati u obliku, bio je težak u proizvodnji i održavanju.
